علل کپک زدن روی شیشه

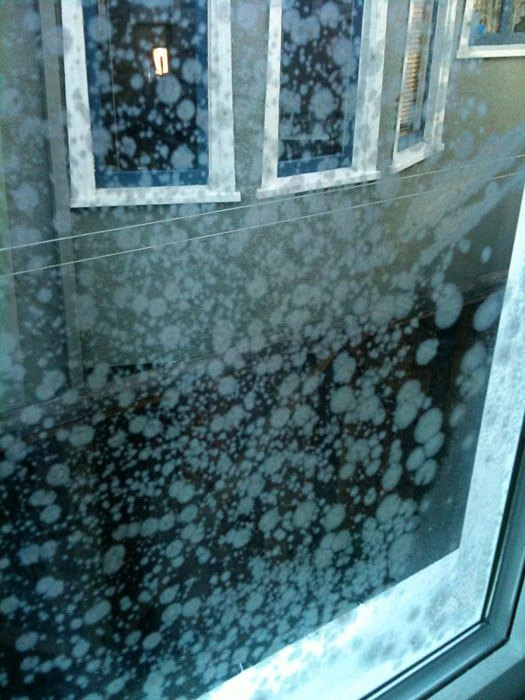

شیشهmold یک مشکل صنعتی در صنعت شیشه است. هر بهار و تابستان به دلیل دمای بالا و رطوبت زیاد هوا، شیشهmold وارد دوره اوج می شود. بنابراین، چگونه می توان کار خوبی برای جلوگیری از شیشه انجام دادmold به وظیفه اصلی بسیاری از شرکت های شیشه تبدیل شده است.

چرا شیشه کپک می زند؟ ما باید در مورد ترکیب شیشه صحبت کنیم

شیشه ای که در زندگی روزمره استفاده می شود بیشتر از شن و ماسه کوارتز (SiO2)، خاکستر سودا (Na2CO3)، سنگ آهک (CaCO3) و فلدسپات ساخته شده است که در میان آنها SiO2 (حدود 72 درصد)، Na2O (حدود 15 درصد) و CaO (محتوا) است. حدود 9 درصد) که-به آن شیشه آهکی{10}}سودا می‌گویند، به دلیل هزینه پایین آن به طور گسترده استفاده می‌شود. طبق تحقیقات، در طول فرآیند بازپخت سودا{11}}شیشه آهک، یون‌های قلیایی به سطح شیشه حرکت می‌کنند و تبادل یون{12}}روی سطح شیشه را آسان می‌کنند. به عنوان مثال، Sio2 شیشه ای روی سطح را می توان هیدرولیز کرد. بنابراین، وقتی لیوان سودا{14}}در محیطی مرطوب ذخیره می‌شود، آب یا رطوبت روی سطح شیشه جذب می‌شود و به تدریج در شیشه پخش می‌شود. اسید کربنیک (H2CO3) که توسط (H2O) و دی اکسید کربن (CO2) تشکیل می شود، اسید ارتوسیلیک (H4SiO4) را تولید می کند که ضعیف تر از اسید کربنیک است. اگر محلول اسید ارتوسیلیک اشباع (H4SiO4) برای مدت طولانی قرار گیرد، رسوبات سیلیس آمورف (SiO2) به رنگ سفید شیری وجود خواهد داشت و به صورت ذرات کلوئیدی، رسوبات یا ژل ظاهر می شود.

شیشه امold به طور کلی به پنج مرحله تقسیم می شود

1. در ابتدا آب یا رطوبت روی سطح شیشه جذب می شود.

2. متعاقباً آب یا رطوبت به داخل لیوان پخش می شود.

3. سیلیکات های محلول در لایه سطحی هیدرولیز شده و از بین می روند. اولین مورد این است که سیلیکات سدیم و سیلیکات پتاسیم هیدرولیز شده و از بین می روند. سود سوزآور (NaOH) تشکیل شده و SiO2 جدا می شود.

4. SiO2 جدا شده یک سیلیکاژل را تشکیل می دهد که یک لایه محافظ روی سطح شیشه ایجاد می کند که از فرسایش بیشتر جلوگیری می کند.

5. سود سوزآور حاصل از هیدرولیز با دی اکسید کربن موجود در هوا واکنش داده و کربنات سدیم تشکیل می دهد که روی سطح شیشه تجمع می یابد و نمک های محلول را در لایه سطحی تشکیل می دهد. به دلیل خاصیت رطوبت سنجی قوی، آب و مواد ریز را به خود جذب می کند و در نهایت قطرات کوچک لیمو تشکیل می دهد. با تغییر دما و رطوبت محیط، غلظت این قطرات نیز تغییر می کند. اگر قطرات غلیظ لیز به مدت طولانی با شیشه تماس داشته باشند، لایه ژلاتینی اکسید سیلیکون می تواند تا حدی در آن حل شود و سطح شیشه دچار فرسایش موضعی شدید و ایجاد لکه هایی می شود. این یک گروه یونی غنی از قلیایی- سفید است که از مهاجرت یون های سدیم از بدنه شیشه ای و واکنش با هوا تشکیل شده است. یک میکروسکوپ الکترونی روبشی می تواند ذرات سفید را مشاهده کند.
